石化企業供電系統具有能耗高、電網結構復雜、負荷集中、大電機啟動沖擊大等特點，供電系統故障可能造成大量生產裝置停工，甚至引起災難性后果，供電系統的可靠性是石化安全生產的基本條件。輔助監控在石化行業才剛剛起步，在供電系統綜合監測、作業安全等方面目前還沒有一個全面、規范的標準。

優特科技基于多年輔助監控系統實施經驗，結合石化供電系統特點推出了適用于石化企業的供電輔助綜合監控系統。通過自動化技術、互聯網技術、物聯網技術、移動應用、視頻智能分析技術及智能聯動控制，在統一平臺上實現了變電站電源設備、動力環境、圖像、安防、門禁、巡檢、照明、通風排水等信息及設備的在線監視和智能控制，不僅有助于提升提高石化企業供電系統生產管理的信息化和智能化水平，還可以提高供電系統的安全性和工作效率。

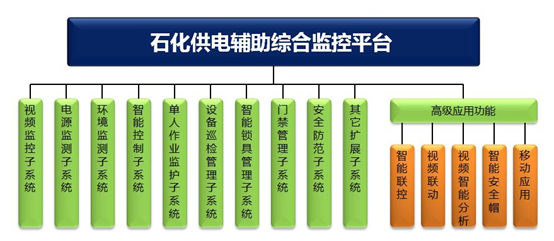

系統組成

石化供電輔助綜合監控系統按業務劃分為視頻監控子系統、電源監測子系統、環境監測子系統、智能控制子系統、安全防范子系統、單人作業監護子系統、門禁管理子系統、智能鎖具管理子系統、設備巡檢管理子系統等輔助生產管理模塊。各模塊采用標準化設計，通過輔助綜合監控平臺進行統一管理、協調聯動，可以根據業務需求增加或減少模塊，具有非常強大的靈活性或可擴展性。

系統架構

功能特點

在統一平臺上集成多種不同業務，數據信息共享。

利用視頻分析等科技手段使監控智能化，告警自動推送并協調自動控制。

各子系統之間可相互協作、聯動，使告警及控制可視化。

>>>>架構模塊化

平臺設計模塊化，具備高度的靈活性，可按需配置與組合不同的子系統。

子系統介紹

視頻監控基本功能

視頻監控子系統對重要電氣設備、安裝地點及變電站環境、安全進行全天候的視頻監視，并為視頻智能分析和視頻聯動等高級應用提供數據支持。

視頻智能分析

通過視頻智能分析識別技術實現變電站各種智能化應用，形成相關信息和告警記錄。智能分析主要內容如下：

·         區域安全檢測：跨越危險區域監測（單向、雙向）、警戒區域事件監測（進入、離開、逗留、聚集）、人員徘徊監測、物品遺留檢測、煙霧明火檢測、車牌識別等；

·         設備狀態檢測：開關/刀閘翻牌器、設備運行指示燈、壓板投退、儀表讀數等，可直接形成開關量和測量數值存入數據庫；

·         人員安全管理：值班脫崗檢測、安全帽檢測、勞保著裝檢測、人臉識別等；

視頻聯動監視

視頻監控子系統與其它系統接口，運維作業中主動、及時跟蹤現場狀態變化，推送畫面并拍照、錄像，為后續分析提供依據。主要實現以下聯動功能：

·         操作聯動:防誤系統模擬或現場操作、監控系統上遙控操作、智能鎖具操作、人員現場巡檢；

·         告警聯動：安防、消防、環境、電力監控等系統的告警聯動；

·         門禁聯動：門禁刷卡或告警時，對進出點進行實時監視、拍照、錄像及人臉識別操作；

·         巡視聯動：以自動巡視或手動點擊設備的方式，實現遠程巡視。

電源監測子系統對變電站內的交直流屏、蓄電池、UPS、EPS、變頻器等設備進行重點監測，具有詳盡的信息檢測和豐富的圖形顯示功能，具有蓄電池生命周期管理、工作環境監測、遠方控制、運行趨勢分析等拓展功能，并可與其它系統協調聯動，實現對供電系統輔助電源全方位的監控和管理。

環境監測子系統實時監測變電站重要場所和重要設備的工作環境（溫度、濕度、漏水、水位、SF6濃度、有毒有害物質濃度等）狀態，對工作環境的異常情況及時告警、對環境參數進行實時調節，以及與其它系統進行協調聯動。

人工控制：在后臺界面手動控制變電站現場完成照明開閉、空調調節、通風、排水等操作；

計劃控制：系統根據預先編輯的計劃控制表按時自動遠控操作；

智能聯控：綜合監控平臺通過各子系統之間數據交換，按照設定的聯動策略完成智能控制，如門禁聯控、安防聯控等。

設備巡檢管理子系統用于輔助巡檢工作人員進行日常的巡檢工作，協助管理人員對巡檢工作進行監控和管理，使巡檢制度的落實得到有效的保障，同時提高巡檢管理的信息化程度，為設備缺陷管理、設備檢修提供決策依據，提高設備運行可靠性。

變電站內各種鎖具和鑰匙繁多，管理困難。智能鎖具管理子系統用各類智能鎖具替代變電站原有鎖具，并通過一把智能鑰匙統一管理所有智能鎖具，開鎖權限可靈活設置，可根據作業內容、作業時間、操作權限進行智能授權，可詳細記錄各種操作信息，使鑰匙、鎖具管理簡單、高效、安全。

門禁管理子系統集自動識別技術、自動控制技術和現代安全管理措施為一體，實現對變電站大門及其它相關門戶的出入實時監控、遠程控制和保安防盜報警，還具有兼容員工卡、多種開門方式、消防聯動、視頻聯動及開門信息自動記錄、存儲、遠程讀取、分析處理等功能。

>>>>安全防范子系統

安全防范子系統主要是通過各種探測和傳感技術的綜合應用，針對變電站周界、大門等場所進行布防，通過短時高電壓、聲光等方式震懾和制止非法侵入行為，并將報警信息在各地客戶端和移動終端上推送顯示，同時聯動視頻設備對入侵現場進行錄像，以方便事后追溯。

系統配套提供移動APP應用，通過手機或專業手持終端接入輔助監控系統平臺。工作人員不依賴辦公或專用計算機可隨時隨地遠程查看系統運行數據、視頻畫面和告警信息，遠程控制燈光、空調等設備，遠程與作業現場音視頻互動，參與授權、審批等作業流管理，查詢、統計、分析各種歷史數據。系統還具有信息推送功能，相關人員第一時間掌握變電站現場工況變化。

石化供電輔助監控系統解決了石化企業供電安全生產中電氣設備、環境、人員的監控和安全管理問題，提高了供電安全生產的信息化程度和管理效率。隨著科學技術的進步，一個采用各種前沿技術和設備、集成各種輔助生產管理功能的綜合性、智能化、自動化的輔助綜合監控平臺是石化企業供電系統的發展趨勢，系統的推廣應用必將帶來極大的經濟和社會效益。
